Газомазутные горелки серии ГМГ
Горелки газомазутные ГМГ-1,5; ГМГ-2; ГМГ-4; ГМГ-5,5/7 предназначены для раздельного сжигания природного газа или жидкого топлива в паровых котлах типа ДКВр паропроизводительностью от 2,5 до 20 т/ч.
Технические характеристики
| Наименование показателя | Значение, [диапазон] | |||
|---|---|---|---|---|
| ГМГ-1,5 | ГМГ-2 | ГМГ-4 | ГМГ-5,5/7 | |
| Номин. тепловая мощность, МВт [Гкал/ч] | 1,74 [1,5] | 2,33 [2,0] | 4,65 [4,0] | 5,82 [5,0] |
| Коэф. рабочего регулирования по тепловой мощности | 5 | |||
| Номинальное давление газа перед горелкой, кПа [кгс/м²] | 5 [500] | 3,6 [360] | 3,8 [380] | |
| Номинальное давление мазута перед горелкой, МПа [кгс/см²] | 1,6 [16] | 2 [20] | ||
| Номинальный расход газа, м³/ч | 180 | 235 | 470 | 590 |
| Номинальный расход мазута, кг/ч | 160 | 210 | 420 | 520 |

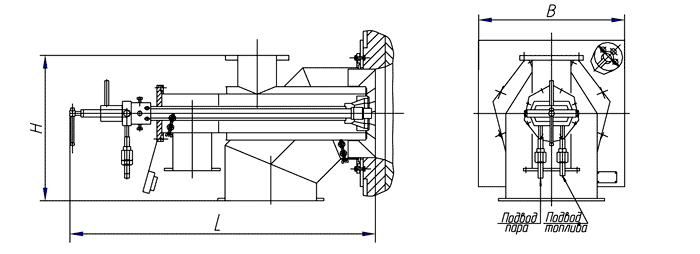

| Габаритные размеры (L х B х H), мм | 1015 x 520 x 465 | 1260 x 600 x 630 | 1425 x 600 x 720 | |
| Масса, кг | 90 | 140 | 150 | |
| Применяемость к котлам | ДКВр-2,5 | ДКВр-4 | ДКВр-6,5 | ДКВр-10, ДКВр-20 |
