Котел Е-1,0-0,9 состоит из верхнего 1 и нижнего 2 барабанов одинаковой длины, диаметром 650 × 8 мм, размещенные на одной вертикальной оси. Барабаны соединены между собой изогнутыми кипятильными трубами (одиннадцать рядов по четырнадцать штук), образующими соответственно первый и второй газоходы конвективной поверхности нагрева. Барабаны котлов изготовляют из котельной стали со штампованными днищами и лазом. Пароводяная смесь поступает в барабан котла по кипятильным трубам, ввальцованным в днище барабана. Из барабана котла вода по опускным трубам подается в нижние коллекторы. На днище верхнего барабана размещены патрубки водоуказательной арматуры. Назначение барабанов - прием питательной воды непосредственно из питательной магистрали или водяного экономайзера; - разделение пароводяной смеси, поступающей из кипятильных труб, на пар и воду и отбор пара; - осушка пара от капелек котловой воды; - защита от превышения давления пара с помощью предохранительных клапанов.

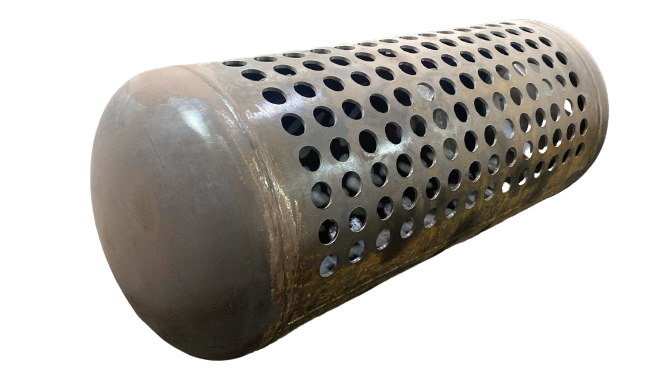

Котел Е-1,0-0,9 состоит из верхнего и нижнего барабанов одинаковой длины, диаметром 650 × 8 мм. Нижний барабан котла изготавливается из котельной стали со штампованными днищами и лазом. В нижнем барабане расположено устройство для парового прогрева воды при растопке и патрубки для спуска воды.

Экранные поверхности нагрева состоят из стальных бесшовных труб и располагаются в топочной камере котла, Топка сформирована экранными трубами, которые образуют соответственно: боковые экраны (левый 7 и правый 8), потолочный экран 11, передний или фронтовой экран 10, задний экран топки 9 и имеют наружный диаметр 51 × 2,5 мм. (левый и правый) и задний экран. Назначение барабанов - прием питательной воды непосредственно из питательной магистрали или водяного экономайзера; - разделение пароводяной смеси, поступающей из кипятильных труб, на пар и воду и отбор пара; - осушка пара от капелек котловой воды; - защита от превышения давления пара с помощью предохранительных клапанов.

Описание уточняйте у менеджера.

Описание уточняйте у менеджера.
